Bluewrist

사용자 친화적인 in-line 로봇 검사 시스템

  • 불완전한 부분 제거
  • 제품 품질 모니터링 및 개선
  • 처리량 증가로 인한 비용 절감

3D Point Cloud Processing

Preciscan3D™

Preciscan3D™는 스캐닝 기반의 인라인 치수 검사 시스템 입니다.
로봇에 끝 단에 장착된 3D 스캐너를 이용하여
Preciscan3D™는 생산라인에서의 다양한 부품과 그의 조립에 대한 치수, 품질 측정 및 표면의 결함을 검출할 수 있습니다.
로봇의 정확도는 통합적이고 자동적인 로봇 캘리브레이션을 통해 유지됩니다.
검사 시간 내에, Preciscan3D™는 point cloud data를 수집하고, 자동적으로 부품을 CAD 파일로 정렬하여 구멍, 슬롯, 표면, Trim, hem edge등 과 같은 기하학적 특징을 추출할 수 있도록 합니다.추출된 데이터는 사용자가 정의한 허용오차와 비교된 후 보고용으로 ComXtream™ 데이터베이스에 저장됩니다.

  • ComXtream™ 프로세스 엔진, ScanXtream™ point cloud 프로세싱 소프트웨어와 SPCwork™ 데이터 관리 및 레포팅 소프트웨어 포함
  • KinOptic™ 옵션을 이용한 완벽한 로봇 캘리브레이션 솔루션
  • 생산 속도 요건에 맞는 신뢰성
  • 프로세스 편차 감소 및 품질 개선
  • 공장 전체 생산 데이터 액세스를 위한 내장된 품질 모니터링 및 레포팅 생성 기능
  • 인라인 PLC와 완벽한 통합: 알람 및 결과 전송
  • 자동으로 구멍, 슬롯, 표면, 트림, hem edge등의 치수 특징을 추출

ScanXtream™

  • Stand alone 타입으로 제공되는 사용자 친화적인 3D point cloud 프로세싱 & 디스플레이 소프트웨어
  • CAD files (IGES, STEP, STL, VRML 등)
  • comXtream을 통한 데이터 스트리밍
  • 외부 소프트웨어의 3D point cloud

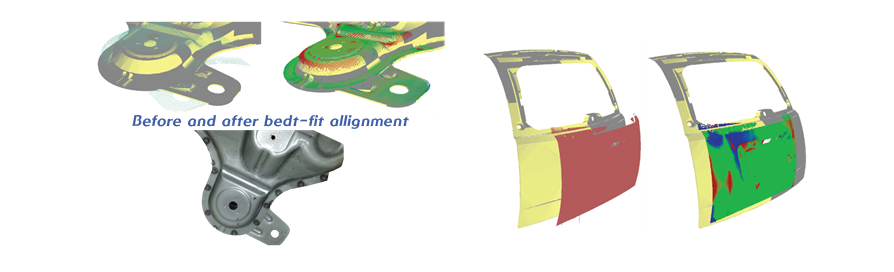

  • CAD 모델 부분의 point could 를 6 D.O.F 로 최적 정렬
  • 3rd party 소프트웨어로 3D point cloud 추출
  • 작업자 및 엔지니어 사용 가능

Data Reporting

SPCWorks™

SPCWorks™ 는 테이터 제어와 작업자와 엔지니어를 위한 레포팅 소프트웨어 어플리케이션 입니다.
Standalone 어플리케이션과 같은 패키지나 번들 형태로 ComXtream™ 과 같이 제공 됩니다.
SPCWorks™ 는 여러 측정 장비 (CMMs, 비전시스템 등)로부터 단 한번에 간편하게 치수데이터를 수집하여 다양한 레포팅를 제공합니다.

Robot Calibration

KinOptim™

KinOptim™ 은 ComXtream™ 이 완전히 내장되어 있는 완벽한 로봇 캘리브레이션 솔루션으로 아래의 기능을 제공하는 캘리브레이션 모듈입니다.

  • 매우 쉬운 사용법과 복구
  • 전문 지식 없이도 운용 가능
  • 반복정밀도 : 0.1mm
  • 로봇 DH 기구 링크, TCP, 베이스와 중력에 따른 다양한 파라미터 셋팅

Industrial Communication

ComXtream™

로봇 컨트롤러, 센서, PLC 및 3rd Party 소프트웨어 패키지 등의 다양한 산업용 디바이스들과 연결하는 자동화 엔진 및 통신 소프트웨어 응용 프로그램입니다.

  • 작업자와 엔지니어를 위한 특별하며 사용자 친화적인 PLC, 비전 시스템, 로봇 컨트롤러와의 인터페이스 제공
  • 다양한 robotguidance와 제품 핸들링 그리고 검사 어플리케이션을 위한 특별한 플랫폼
  • 내장 ladder로직 모듈을 포함한 PLC 사용자 정의 및 관리 가능 로직 제공
  • 자동 백업, 로그인 비밀번호 설정, 자동 업데이트 등의 다양한 기능 제공
  • KinOptim™ 로봇 캘리브레이션 솔루션을 통하여 온도변화 보상 가능

SLS 3D Products

FlexiSight™

FlexSight™ 는 ComXtream™, SPCWork™와 사용하는 인라인 계측 솔루션 이며 선택적으로 KinOptim™을 사용 할 수 있습니다.
이 솔루션의 기능은 아래와 같습니다.

  • ComXtream™ 프로세스 엔진, SPCWorks™ 데이터 관리 그리고 레포팅 소프트웨어를 사용하여 동일한 구조에서 고정된 로봇 (FMS) 또는 하이브리드 구성이 가능한 시스템
  • KinOptim™옵션을 통하여 온도보상에 따른 완벽한 로봇 캘리브레이션 솔루션 제공
  • 공장 전체 생산 데이터 액세스를 위한 내장된 품질 모니터링 및 레포팅 관리 기능
  • 인라인 PLC와 완벽한 통합 알람 및 결과 전송

SLS Platform

  • 거친 산업환경에 대한 30년 이상의 경험으로 검증된 센서알고리즘
  • 측정 유형 전체 스펙트럼에 대한 완벽한 프로세싱 알고리즘 내장
  • 특허 받은 용접 스플래터로부터의 센서 보호 장치
  • 온도 보상 기능 내장
  • 레이저 라인 조명과 LED 영역조명은 하나의 센서 패키지에 모두 내장
  • 비전 셋업을 위한 통합 SLS 서버 설정기능 내장
  • 쉬운 마운팅

Application

  • White body, 차체 하부, Door, hood, 프레임, 서스펜션 등
  • Gap & Flush
  • 차량 내부 검사
